Kısa tanıtım
Paralel bağlantılı yük hücresi olarak da bilinen paralel kirişli yük hücresi, tek bir eksen boyunca kuvveti yüksek doğrulukla ölçmek için tasarlanmış bir tür tartı makinesi sensörüdür. Hassas ağırlık algılamasına olanak tanıyan simetrik bir yapıya sahiptir; bu da onu özellikle platform terazileri, sayım terazileri ve güvenilir ve istikrarlı performans gerektiren diğer tartım sistemleri için uygun kılar.
Özellik
1. Hafif Alüminyum Yapı, Tartım Makinesi Sensörü için İdealdir – Alüminyum alaşımlı gövde, genel sistem ağırlığını azaltırken, tezgah ve platform terazilerinde doğru tek-noktalı ölçümler için yeterli güç sağlar.
2. Yüksek Hassasiyetli ve Düşük Sapmalı Tartım Makinesi Sensörü – Hassas ağırlık algılaması için tasarlanan bu sensör, merkez dışı yüklemede bile tutarlı çıktı-sunarak perakende ve endüstriyel tartım cihazlarına uygun olmasını sağlar.
3. Korozyona-Dirençli Yüzey İşlemi – Eloksal kaplama, alüminyumu oksidasyona ve aşınmaya karşı koruyarak çeşitli çevre koşullarında uzun-vadeli stabilite sağlar.
Temel Özellikler
| Kapasite | 25lb, 50lb,100lb, 200lb, 300lb, 500lb/50kg, 60kg, 80kg,100kg,150kg, 200kg, 250kg, 300kg |
| Nominal Çıkış (mV/V) | 2,0±0,1mV/V |
| Kapsamlı hata | %0,02FS |
| Giriş/Çıkış direnci(Ω) |
410±10/350±3 |
| Tel spesifikasyon uzunluğu |
Φ 5,4 * 3m Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Perakende ödeme sayaçlarında, alüminyum tek{0}}noktalı yük hücresini temel alan tartım makinesi sensörü, hızlı ve doğru ürün ağırlığı okumaları sağlayarak verimli fiyat hesaplamasına ve envanter yönetimine olanak tanır.
Model ZH-LP13 Ayrıntılı Spesifikasyonu
|
Kapasite |
25,50,100,200,300,500 lb 50,60,80,100,150,200,250,300kg |
Malzeme |
Alüminyum |
|
Nominal Çıkış (mV/V) |
2.0±0.1 |
Doğrusal olmayan{0} |
±%0,02FS |
|
Histerezis |
±%0,02FS |
Tekrarlanabilirlik |
±%0,01FS |
|
Sürünme (30 dakika) |
±%0,02FS |
Sıfır bakiye |
±%1,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,02FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,02FS/10 derece |
|
Giriş direnci(Ω) |
410±10 |
Çıkış direnci(Ω) |
350±3 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya ona eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%150FS |
|
Kablo |
Φ 5.4 X 3M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı: yeşil+ beyaz- |

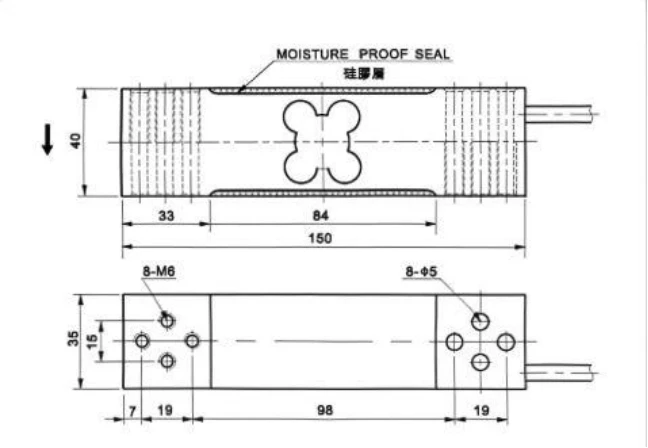

Anahat diyagramı
Maks. platformun boyutu:
450*450mm
