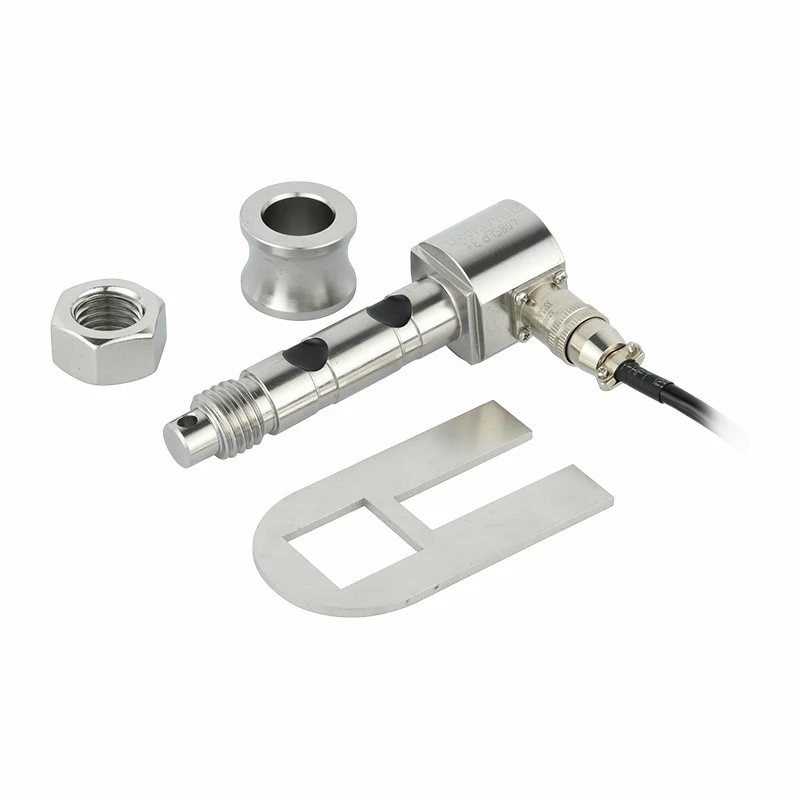

Kısa tanıtım
Yük hücresi pimi, hassas bir gerinim-ölçer-tabanlı algılama öğesini doğrudan yüksek-mukavemetli bir pim yapısına entegre ederek, menteşeler, prangalar veya pivotlar gibi bağlantılarda işlevsel bir bileşen olarak hizmet ederken, ekseni boyunca kuvveti ölçmesine olanak tanır. Bu çift-amaçlı tasarım, kurulumu basitleştirir ve mekanik sistemlerde gerçek-zamanlı yük verilerinin edinilmesine olanak tanır.
Özellik
1.Paslanmaz Çelik Yapı – Birinci sınıf paslanmaz çelikten üretilen yük hücresi pimi, açık deniz platformları ve kimyasal tesisler gibi agresif ortamlarda mükemmel korozyon direnci, yüksek çekme mukavemeti ve güvenilirlik sunar.
2.Epoksi Saklama Sızdırmazlık Yöntemi – Dahili gerinim ölçerler, sağlam bir epoksi saksılama tekniği kullanılarak kapsüllenir ve zaman içinde sinyal stabilitesini korurken onları nemden, titreşimden ve mekanik şoktan korur.
3. Çalışma Prensibi – Folyo gerinim ölçer teknolojisine dayanan yük hücresi pimi, uygulanan kuvvetin neden olduğu çok küçük deformasyonları tespit ederek bunları doğru ve tekrarlanabilir ölçüm için orantılı elektrik sinyallerine dönüştürür.
Temel Özellikler
| Yük aralığı | 3t, 5t,12t, 25t, 55t |
| Nominal Çıkış (mV/V) | 1,4±0,10mV/V |
| Kapsamlı hata | ±%0,025FS |
| Giriş/Çıkış direnci(Ω) | 800±50/700±10 Veya istek üzerine özelleştirilmiş |
| Tel spesifikasyon uzunluğu | istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Yük hücresi pimi, kaldırma operasyonları sırasında sürekli yük geri bildirimi sağlamak, güvenli çalışma yükü sınırlarını sağlamak ve kargo elleçleme verimliliğini optimize etmek için konteyner vinci proses kontrol sistemlerinde uygulanmaktadır.
Model ZH-LPT408 Ayrıntılı Spesifikasyonu
|
Kapasite |
3,5,12,25,55t |
Malzeme |
paslanmaz çelik |
|
Nominal Çıkış (mV/V) |
1.4±0.10 |
Doğrusal olmayan{0} |
±%1FS |
|
Histerezis |
±%0,025FS |
Tekrarlanabilirlik |
±%0,025FS |
|
Sürünme (30 dakika) |
±%0,023FS |
Sıfır bakiye |
±%1FS |
|
Sıfırda sıcaklık etkisi |
±%0,025FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±0,020%FS/10 derece |
|
Giriş direnci(Ω) |
800±50 Veya isteğe göre özelleştirilmiş |
Çıkış direnci(Ω) |
700±10 Veya isteğe göre özelleştirilmiş |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%200FS |
|
Kablo |
Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı: yeşil+ beyaz- |

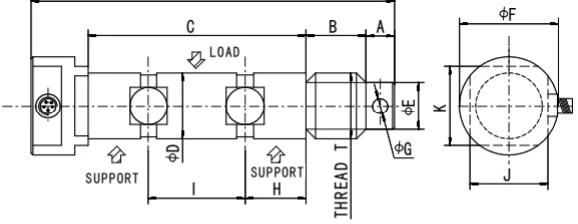

Anahat diyagramı
Özel boyut tablosu
|
Kapasite |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 derece x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 derece x 4 tpi UNC |
