Kısa tanıtım
S-tipi tasarımdaki Çekme yük hücresi, çekme kuvvetlerini yüksek doğrusallık ve minimum sapma ile ölçmek için özel olarak optimize edilmiştir. Eşsiz geometrisi, dinamik veya değişken çekme yükleri altında bile yapısal bütünlüğü ve ölçüm doğruluğunu korumasına olanak tanır.
Özellik
1.Çekme yük hücresi, tekrarlanan gerilim döngülerine dayanmak ve zaman içinde deformasyona direnmek için yüksek-kaliteli alaşımlı çelikten yapılmıştır.
2. Çekme yük hücresi, gelişmiş hassasiyet ve sıcaklık telafisi için tam Wheatstone köprüsü konfigürasyonunda düzenlenmiş hassas gerinim ölçerleri içerir.
3. Dahili elektronikleri nemden, titreşimden ve parçacık kirliliğinden korumak için tutkalla kapatılmış bağlantılarla birleştirilmiş sağlam epoksi kapsülleme kullanır.
Temel Özellikler
| Yük aralığı | 30t |
| Nominal Çıkış (mV/V) | 2,0 ± 0,005mV/V |
| Kapsamlı hata | %0,02FS |
| Giriş/Çıkış direnci(Ω) | 385±10/350±5 |
| Tel spesifikasyon uzunluğu | Φ6 *9m Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Model ZH-ST4 Ayrıntılı Spesifikasyonu
|
Kapasite |
30t |
Malzeme |
Alaşımlı çelik |
|
Nominal Çıkış (mV/V) |
2.0 ± 0.005 |
Doğrusal olmayan{0} |
±%0,02FS |
|
Histerezis |
±%0,02FS |
Tekrarlanabilirlik |
±%0,01FS |
|
Sürünme (30 dakika) |
±%0,02FS |
Sıfır bakiye |
±%1,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,02FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,02FS/10 derece |
|
Giriş direnci(Ω) |
385±10 |
Çıkış direnci(Ω) |
350±5 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya ona eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%150FS |
|
Kablo |
Φ6 X9 M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı:yeşil+beyaz- |

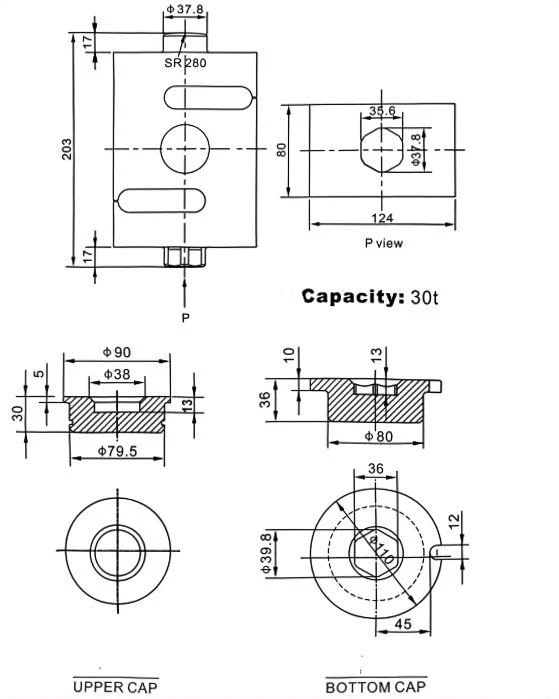

Anahat diyagramı
