Kısa tanıtım
Yük hücresi kiriş tipi, mekanik yükü elektrik sinyaline dönüştürmek için konsol kiriş konfigürasyonunu kullanan özel bir kuvvet dönüştürücüsüdür. Bu tasarım, geleneksel sütun veya S-tipi hücrelerin pratik olmadığı kompakt kurulumlarda doğru ve kararlı ölçümler sağlama konusunda mükemmeldir.
Özellik
1. Yük hücresi kiriş tipi düşük profilli ve sağlam bir yapıya sahiptir; hızlı yanıt süreleri ve minimum sapma sağlayarak dinamik tartım görevlerine uygun hale getirir.
2.Sıcaklık-dengeli gerinim ölçerlerin entegrasyonu, değişen ortam koşullarında tutarlı çıktı sağlayarak sapmayı azaltır.
3.Basit mekanik arayüzü, kolay montaj ve hizalama sağlar, kurulum hatalarını ve bakım kesintilerini en aza indirir.
Temel Özellikler
| Yük aralığı |
0.25,0.5,1,2,3,5t |
| Nominal Çıkış (mV/V) |
2.0±0.002 |
| Kapsamlı hata | ±%0,02FS |
| Giriş/Çıkış direnci(Ω) | 381±4/350±3 |
| Tel spesifikasyon uzunluğu |
Φ5 X 6M Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Yeşil --------Uyarma+ Siyah-----------Uyarma- Beyaz-----Sinyal+ Kırmızı-------Sinyal- |
Başvuru
1. Yük hücresi kiriş tipi, yüksek tekrarlanabilirlik ile dökme malzeme seviyelerini izlemek için hazne ve silo tartım sistemlerinde yaygın olarak kullanılır.
2. Güvenli ve kontrollü yük taşımayı sağlamak için hasta asansörleri ve rehabilitasyon ekipmanları gibi tıbbi cihazlarda kullanılır.
3.Tarım makinelerinde, mahsul veriminin veya yem dağıtım mekanizmalarının-gerçek zamanlı izlenmesi için uygulanır.
Model ZH-LJ Ayrıntı Spesifikasyonu
|
Kapasite |
0.25,0.5,1,2,3,5t |
Malzeme |
paslanmaz çelik |
|
Nominal Çıkış (mV/V) |
2.0±0.002 |
Doğrusal olmayan{0} |
±%0,02FS |
|
Histerezis |
±%0,02FS |
Tekrarlanabilirlik |
±%0,01FS |
|
Sürünme (30 dakika) |
±%0,02FS |
Sıfır bakiye |
±%1,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,02FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,02FS/10 derece |
|
Giriş direnci(Ω) |
381±4 |
Çıkış direnci(Ω) |
350±3 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
5V-15V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+40 derece |
Çalışma sıcaklığı aralığı |
-40~+65 derece |
|
Güvenli aşırı yük |
%150FS |
Yüklemeyi kırma |
%300FS |
|
Kablo |
Φ5 X 6M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş:yeşil+siyah- Çıktı:beyaz+ kırmızı- |

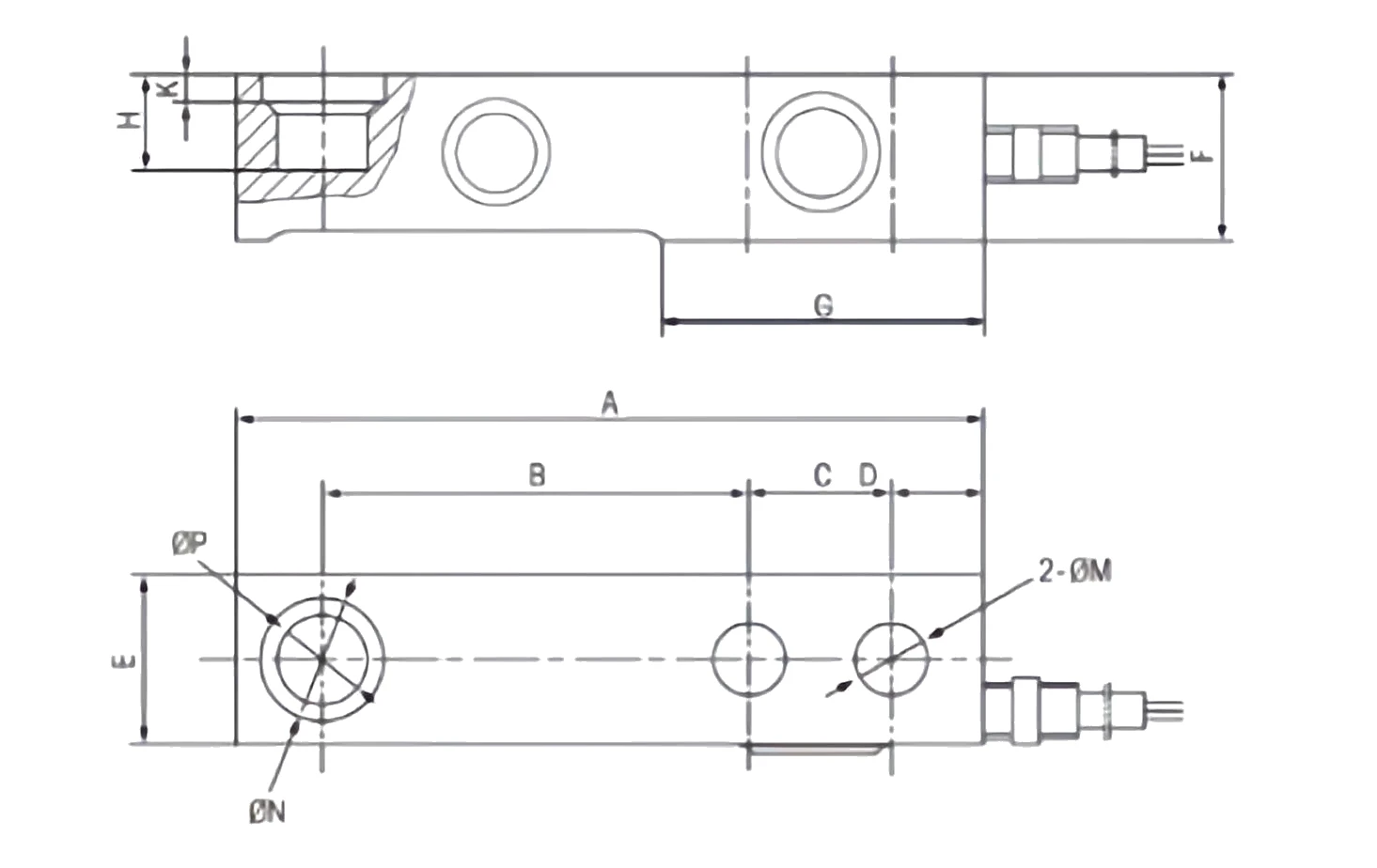

Anahat diyagramı
Özel boyut tablosu
|
Nominal yük (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
