Kısa tanıtım
Bir tür ağırlık ölçeği sensörü olan konsol kirişli yük hücreleri, mekanik kuvveti elektrik sinyaline dönüştürmek için bir bükme kirişine bağlı gerinim ölçerler kullanır. Kirişin sapması doğrudan uygulanan ağırlığa karşılık gelir ve çeşitli kapasitelerde hassas ölçüm yapılmasına olanak sağlar. Genellikle hazne kantarlarında, platform kantarlarında ve kuvvet test ekipmanlarında kullanılırlar.
Özellik
1. Sağlam alaşımlı çelikten üretilen bu konsol kirişli ağırlık ölçeği sensörü, ağır yükler altında yüksek mukavemet ve uzun hizmet ömrü sağlar.
2. Muhafazalı sızdırmazlık sensörü, zorlu ortamlarda güvenilir çalışma için neme, toza ve korozyona karşı mükemmel koruma sağlar.
3. Alaşımlı çelik yapı ve Saksı sızdırmazlık kombinasyonu, bu ağırlık ölçeği sensörünü hem dayanıklı hem de stabil hale getirerek doğru ve tekrarlanabilir ağırlık ölçümleri sağlar.
Temel Özellikler
| Yük aralığı | 500kg-2000kg |
| Nominal Çıkış (mV/V) | 2mV/V |
| Kapsamlı hata | ±%0,02FS |
| Giriş/Çıkış direnci(Ω) | 385±10/350±5 |
| Tel spesifikasyon uzunluğu | φ5*3m veya özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Konsol kirişli ağırlık terazisi sensörleri, endüstriyel-hizmet platform terazileri, tartım ve perakende ödeme sayaçları için depo ayarları ve gıda işleme hatları için uygulanır.
Model ZH-XYL Ayrıntı Spesifikasyonu
|
Kapasite |
0.5-2t |
Malzeme |
Alaşımlı çelik |
|
Nominal Çıkış (mV/V) |
2.0±0.005 |
Doğrusal olmayan{0} |
±%0,02FS |
|
Histerezis |
±%0,02FS |
Tekrarlanabilirlik |
±%0,01FS |
|
Sürünme (30 dakika) |
±%0,02FS |
Sıfır bakiye |
±%1,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,02FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,02FS/10 derece |
|
Giriş direnci(Ω) |
385±10 |
Çıkış direnci(Ω) |
350±5 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%150FS |
|
Kablo |
Φ5X 3M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı:yeşil+ beyaz- |

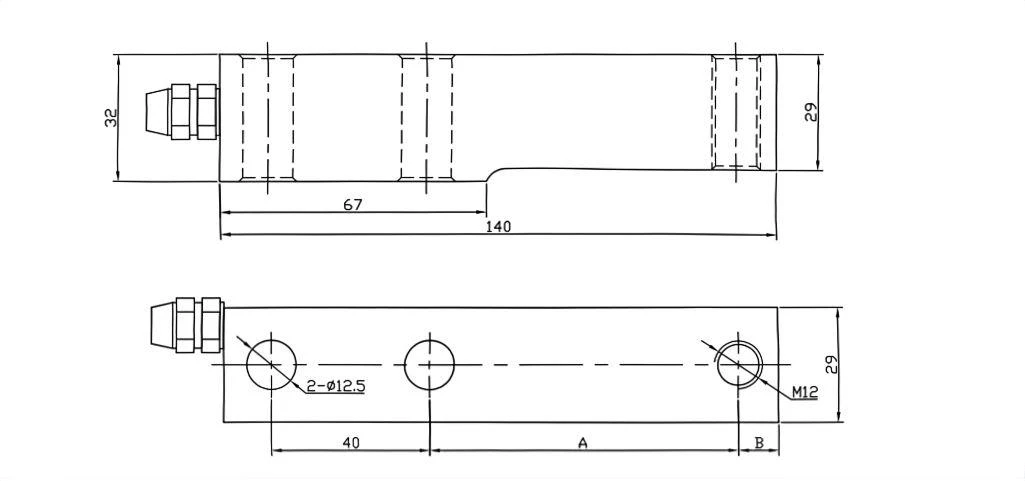

Anahat diyagramı
Özel boyut tablosu
|
Kapasite(kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
