Kısa tanıtım
Minyatür yük sensörü, alanın kısıtlı olduğu uygulamalarda ağırlığı veya kuvveti yüksek doğrulukla ölçmek için tasarlanmış son derece kompakt bir cihazdır.
Özellik
1. Küçük yük değişimlerinde bile güvenilir veri toplamayı sağlayan hassas çıkış sinyali.
2. Zorlu endüstriyel ortamlara uygun, dayanıklı, korozyona-dirençli malzemeler.
3. Minyatür yük sensörü, kolay entegrasyon için standart veri toplama sistemleriyle uyumludur.
Temel Özellikler
| Yük aralığı | 100kg~5000kg |
| Nominal Çıkış (mV/V) | 1,5±%10 mV/V |
| Kapsamlı hata | ±%0,05FS |
| Giriş/Çıkış direnci(Ω) | 760± 15/700±5 |
| Tel spesifikasyon uzunluğu | Φ4 X 1.5M Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Minyatür yük sensörü, robotik kollar gibi otomatik mekanik ekipmanlarda kavrama kuvvetini izlemek ve montaj işlemleri sırasında hassas bileşenlerin hasar görmesini önlemek için kullanılır.
Model ZH-WC101 Ayrıntılı Spesifikasyonu
|
Kapasite |
100kg~5000kg |
Malzeme |
Paslanmaz çelik |
|
Nominal Çıkış (mV/V) |
1.5± 10% |
Doğrusal olmayan{0} |
±%0,05FS |
|
Histerezis |
±%0,05FS |
Tekrarlanabilirlik |
±%0,05FS |
|
Sürünme (30 dakika) |
±0 03%FS |
Sıfır bakiye |
± 1 00%FS |
|
Sıfırda sıcaklık etkisi |
±%0,05FS/ 10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,05FS/ 10 derece |
|
Giriş direnci(Ω) |
760± 15 |
Çıkış direnci(Ω) |
700±5 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya ona eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
- 10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
İzin verilen aşırı yük |
%120FS |
Yüklemeyi kırma |
%150FS |
|
Kablo |
Φ4 X 1.5M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı:yeşil+beyaz- |

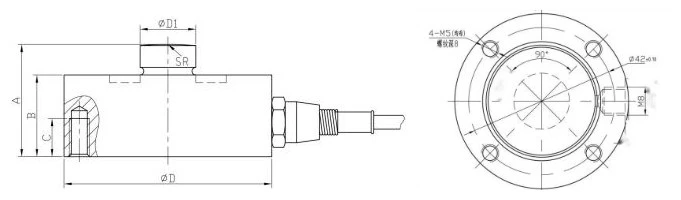

Anahat diyagramı
Özel boyut tablosu
|
Nominal yük(kilogram) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10kg~2000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
