Kısa tanıtım
Mini yük hücresi, dar alanlarda hassas kuvvet ölçümü için tasarlanmış kompakt ve hafif bir tartım sensörüdür.
Özellik
1. Mini yük hücresi, küçük boyutuna rağmen yüksek hassasiyete ve doğruluğa sahiptir.
2. Dayanıklılık için paslanmaz çelik veya alüminyum alaşımlı gövdeli sağlam yapı.
3. Mini yük hücresi, minimum yer kaplaması nedeniyle sıkı mekanik yerleşimlere kolayca entegre edilebilir.
Temel Özellikler
| Yük aralığı | 50N-50KN |
| Nominal Çıkış (mV/V) | 1,0±%20 mV/V |
| Kapsamlı hata | ±%0,2FS |
| Giriş/Çıkış direnci(Ω) | 350±30 veya 700±30/350±5 veya 700±5 |
| Tel spesifikasyon uzunluğu | Φ3X 3M Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Mini yük hücresi, otomatik montaj hatlarında robotik alma-ve-yerleştirme işlemleri sırasında bileşen ağırlığını izlemek için kullanılır ve üretim hızından ödün vermeden kalite kontrolü sağlar.
Model ZH-WC103 Ayrıntılı Spesifikasyonu
|
Kapasite |
50N-50KN |
Malzeme |
Paslanmaz çelik |
|
Nominal Çıkış (mV/V) |
1.0± 20% |
Doğrusal olmayan- |
±%0,5FS |
|
Histerezis |
±%0,2FS |
Tekrarlanabilirlik |
±%0,2FS |
|
Sürünme(30 dk) |
±%0,2FS |
Sıfır bakiye |
± %2,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,05FS/ 10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,05FS/ 10 derece |
|
Giriş direnci(Ω) |
350± 30/700± 30 |
Çıkış direnci(Ω) |
350±5/700±5 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
5V-15V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
- 10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
İzin verilen aşırı yük |
%150FS |
Yüklemeyi kırma |
%300FS |
|
Kablo |
Φ3X 3M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı: yeşil+beyaz- |

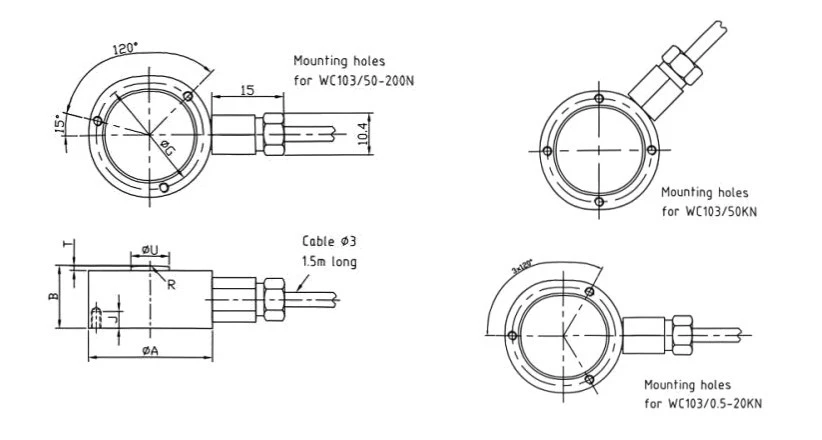

Anahat diyagramı
Özel boyut tablosu
|
derecelendirildi yük(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
