Kısa tanıtım
Kompakt, düşük{0}}profilli bir form faktörü ve olağanüstü yapısal dayanıklılıkla tasarlanan 5 tonluk yük hücresi, malzeme testleri, gruplama sistemleri ve ağır endüstriyel makineler dahil olmak üzere kritik uygulamalarda hassas ve güvenilir kuvvet ölçümleri sağlar.
Özellik
1. Optimize Edilmiş Yapısal Tasarım: Kompakt köprü-tipi bir yapıya sahip olan 5 tonluk yük hücresi, sınırlı alanda bile mükemmel-merkez dışı yük direncini ve doğrusallığı korur, bu da onu alanı kısıtlı tartım sistemleri için ideal hale getirir-.
2. Sızdırmazlık Performansı: IP65 koruma derecesi, yük hücresinin nemli, tozlu ve aşındırıcı ortamlarda uzun vadede güvenilir bir şekilde çalışmasını sağlayarak bakım sıklığını azaltır.
3. Yüksek-Dayanıklı Malzeme Uygulaması: Yüksek-kaliteli alaşımlı çelik veya paslanmaz çelik elastomerden üretilen 5 tonluk yük hücresi, olağanüstü yorulma direnci ve yük kapasitesi sunar; tekrarlanan yüksek yük darbelerine dayanabilen ağır makineler ve harmanlama sistemleri için uygun-.
Temel Özellikler
| Yük aralığı | 2t,3t,5t,10t |
| Nominal Çıkış (mV/V) | 2.0±0.0005 |
| Kapsamlı hata | ±%0,02FS |
| Giriş/Çıkış direnci(Ω) | 770+115/700+5 |
| Tel spesifikasyon uzunluğu | Φ5,4 X 6M Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
5 tonluk yük hücresi, genellikle ağır hizmet tipi endüstriyel tartım sistemlerinde kullanılan çift-uçlu kesme kirişli (çift-kör delikli) yük hücrelerinde kullanım için idealdir. Bu sensörler, önemli yükler altında yüksek doğruluk ve stabilite sağlayarak onları kamyon kantarları, demiryolu kantarları ve büyük hazne veya silo tartım sistemleri gibi uygulamalar için mükemmel kılar. Çift-kör delik tasarımı yapısal bütünlüğü artırır ve yan kuvvet müdahalesini en aza indirerek zorlu ortamlarda bile güvenilir performans sağlar. Bu, 5 ton kapasiteli yük hücresini lojistik merkezlerinde, madencilik operasyonlarında ve dökme malzeme taşıma tesislerinde hassas ağırlık ölçümü için güvenilir bir seçim haline getirir.
Model ZH-DS12 Ayrıntılı Spesifikasyonu
|
Kapasite |
2t,3t,5t,10t |
Malzeme |
Alaşımlı çelik |
|
Nominal Çıkış (mV/V) |
2.0±0.0005 |
Doğrusal olmayan- |
±%0,02FS |
|
Histerezis |
±%0,02FS |
Tekrarlanabilirlik |
±%0,01FS |
|
Sürünme (30 dakika) |
±%0,02FS |
Sıfır bakiye |
±%1,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,02FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,02FS/10 derece |
|
Giriş direnci(Ω) |
770+115 |
Çıkış direnci(Ω) |
700+5 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%120FS |
|
Kablo |
Φ5.4 X 6M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı: yeşil+ beyaz- |

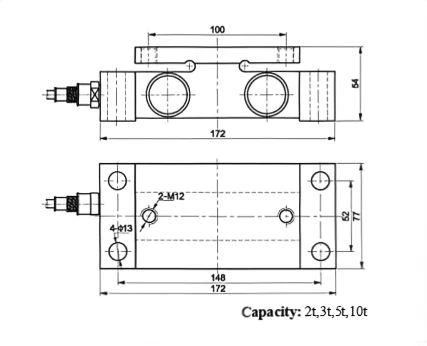

Anahat diyagramı
