Kısa tanıtım
Yanal kuvvetlere ve eksantrik yüklemeye karşı sağlam direnci sayesinde, çift uçlu kesme kirişli yük hücresi-zorlu endüstriyel ortamlar ve yüksek kapasite talepleri altında bile güvenilir ve hassas ölçümler sağlar-. Sağlam tasarımı, onu özellikle-dökme malzeme ağırlığının doğru ve tutarlı bir şekilde izlenmesi için istikrarlı performansın kritik olduğu silo yük hücresi için çok uygun hale getirir.
Özellik
1. Yüksek Yan Kuvvet Direnci – Çift-uçlu kesme kirişi tasarımı, yanal ve eksantrik yüklere etkili bir şekilde direnç göstererek yük hücresi uygulamalarında doğru okumalar sağlar.
2. Zorlu Ortamlar için Sağlam Yapı – Dayanıklılık için tasarlanmış olup, zorlu endüstriyel ortamlarda hassasiyeti koruyarak silo yük hücresi sistemleri için idealdir.
3. Yüksek Kapasitelerde Tutarlı Doğruluk – Ağır yükler altında istikrarlı performans sağlar; silo yük hücresi kurulumlarında güvenilir ağırlık izleme için çok önemlidir.
Temel Özellikler
| Yük aralığı | 5-200 kilo |
| Nominal Çıkış (mV/V) | 3mV/V |
| Kapsamlı hata | 0.03% |
| Giriş/Çıkış direnci(Ω) | 700±10/700±5 |
| Tel spesifikasyon uzunluğu | Φ5(6)* 9m Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi | Kırmızı --------Uyarma+ Siyah-----------Uyarma- Yeşil-----Sinyal+ Beyaz -------Sinyal- |
Başvuru
Madencilik ve taş ocağı operasyonları için bu yük hücresi, zorlu dış ortam koşullarında damperli kamyonların ve konveyör bant yüklerinin yüklerini doğru bir şekilde ölçmek üzere sağlam tartım köprüsü sistemlerine entegre edilmiştir. Ayrıca,-silo yük hücresi uygulamaları için de oldukça uygundur ve endüstriyel ortamlarda toplu malzeme depolama ve aktarımı için güvenilir ağırlık verileri sağlar.
Model ZH-DS7 Ayrıntılı Spesifikasyonu
|
Kapasite |
5-200 kilo |
Malzeme |
Alaşımlı çelik/Paslanmaz çelik |
|
Nominal Çıkış (mV/V) |
3.0±0.01 |
Doğrusal olmayan{0} |
±%0,03FS |
|
Histerezis |
±%0,03FS |
Tekrarlanabilirlik |
±%0,02FS |
|
Sürünme (30 dakika) |
±%0,03FS |
Sıfır bakiye |
±%1,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,03FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,03FS/10 derece |
|
Giriş direnci(Ω) |
700±10 |
Çıkış direnci(Ω) |
700±5 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%150FS |
|
Kablo |
Φ5(6)* 9M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı:yeşil+ beyaz- |

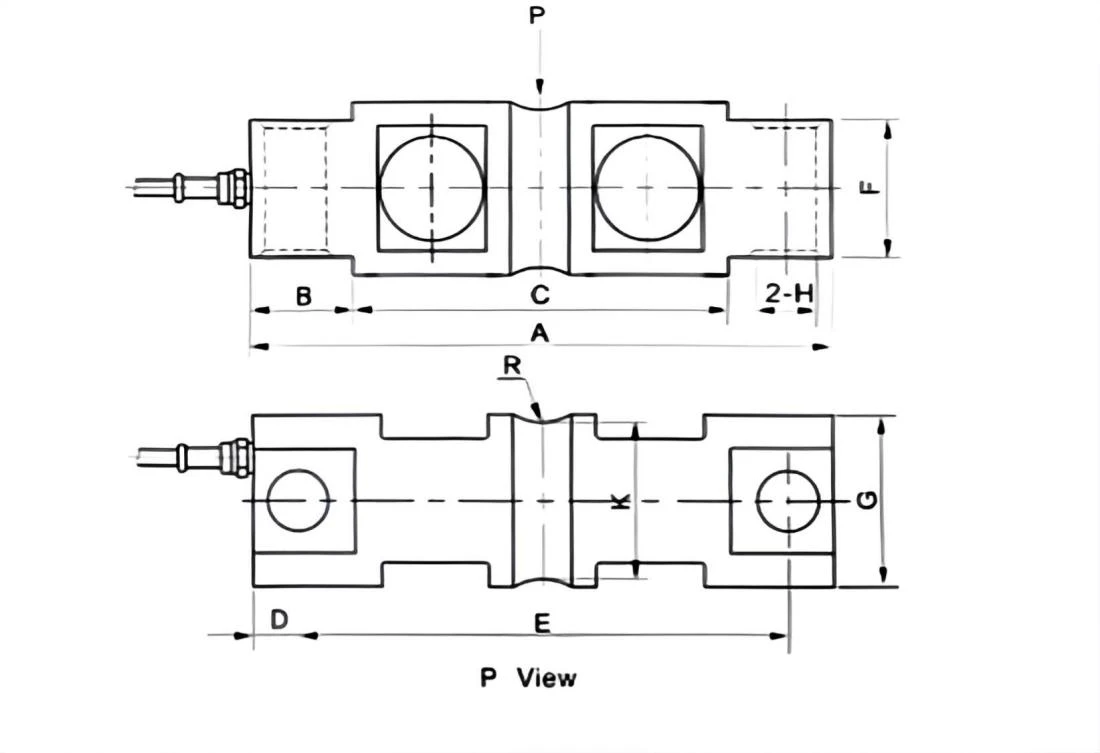

Anahat diyagramı
Özel boyut tablosu
|
Nominal yük (klb) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
R |
|
5-10 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
43.2 |
16.5 |
37.6 |
12.7 |
|
20 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
49.5 |
16.5 |
37.6 |
12.7 |
|
30-75 |
260.0 |
47.5 |
165.0 |
22.0 |
216.0 |
60.2 |
76.2 |
27.0 |
69.3 |
25.4 |
|
100 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
63.5 |
88.0 |
27.0 |
82.3 |
38.1 |
|
150 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
71.1 |
89.0 |
27.0 |
82.3 |
38.1 |
|
200 |
409.0 |
77.5 |
254.0 |
39.5 |
330.0 |
116.7 |
137.0 |
40.0 |
131.0 |
50.8 |
