Kısa tanıtım
Çift Uçlu Kesme Kirişli Yük Hücresi, yüksek kapasiteli tartım uygulamaları için tasarlanmış sağlam bir sıkıştırma kuvveti dönüştürücüsüdür. Tek uçlu kirişlerin aksine, bu sensör iki nokta arasında asılıdır ve her iki uçtaki kesme kuvvetini ölçen bir bükme kirişi tasarımına sahiptir. Tipik olarak yüksek-gerilimli alaşımlı çelikten yalıtılmış, kaynaklı bir kapakla yapılmış olup, doğruluktan ödün vermeden eksantrik yükleri ve-merkez dışı kuvvetleri kaldıracak şekilde özel olarak tasarlanmıştır. Simetrik yapısı onu istikrarın, dayanıklılığın ve-uzun vadeli güvenilirliğin çok önemli olduğu ağır endüstriyel ortamlarda temel malzeme haline getirir.
Özellik
1.Çift-Taraflı Ölçüm: Tanımlayıcı özellik, kirişin her iki ucundaki kayma gerilimini ölçebilme yeteneğidir. Bu ikili-destek yapısı, burulma kuvvetlerine ve bükülme momentlerine karşı olağanüstü direnç sağlayarak, yük tam olarak merkezlenmediğinde bile istikrarlı okumalar sağlar.
2.Yüksek Eksantrik Yük Toleransı: Çift Uçlu Kesme Kirişli Yük Hücresi, büyük bir aşırı yük kapasitesiyle tasarlanmıştır; bu yük hücresi, önemli ölçüde eksen dışı yüklemeyi-tolere edebilir. Bu, kurulum ve çalıştırma sırasında son derece bağışlayıcı olmasını sağlar ve değişen yüklerden veya mekanik kusurlardan kaynaklanan ölçüm hatalarını önler.
4.Ağır-Görev Yapısı: Zorlu koşullar için üretilmiş olup, dahili gerinim ölçerleri nemden, tozdan ve aşındırıcı unsurlardan koruyan tamamen kaynaklı, hermetik bir contaya (IP68 sınıfı) sahiptir. Sağlam alaşımlı çelik gövde, aşırı sıkıştırma kuvvetleri altında uzun ömür sağlar.
Temel Özellikler
| Yük aralığı | 12.5klb-30klb |
| Nominal Çıkış (mV/V) | 0,5±0,01mV/V |
| Kapsamlı hata | ±%0,3FS |
| Giriş/Çıkış direnci(Ω) | 385±10/350±3 |
| Tel spesifikasyon uzunluğu | Φ6 X 12M Veya istek üzerine özelleştirilmiş |
| Kablolama yöntemi |
Kırmızı --------Uyarma+ Siyah-----------Uyarma- |
Başvuru
Çift Uçlu Kesme Kirişli Yük Hücresi, büyük-ölçekli kamyon kantarları (kantarlar) için endüstri standardıdır. Lojistik merkezlerinde ve madencilik sahalarında bu terazilerin aks pozisyonuna bakılmaksızın tüm araçları tartması gerekir. Çift uçlu kesme kirişinin birden fazla destek noktası boyunca eşit olmayan ağırlık dağılımını kaldırabilme yeteneği, onu ideal seçim haline getirerek kamyonun değişen süspansiyonu ve konumlandırmasına rağmen doğru brüt araç ağırlığı ölçümleri sağlar.
Model ZH-DS4 Ayrıntılı Spesifikasyonu
|
Kapasite |
12.5klb-30klb |
Malzeme |
Alaşımlı çelik |
|
Nominal Çıkış (mV/V) |
0.5±0.01 |
Doğrusal olmayan- |
±%0,3FS |
|
Histerezis |
±%0,3FS |
Tekrarlanabilirlik |
±%0,1FS |
|
Sürünme (30 dakika) |
±%0,1FS |
Sıfır bakiye |
±%2,00FS |
|
Sıfırda sıcaklık etkisi |
±%0,02FS/10 derece |
Çıkış üzerindeki sıcaklık etkisi |
±%0,02FS/10 derece |
|
Giriş direnci(Ω) |
385±10 |
Çıkış direnci(Ω) |
350±3 |
|
Yalıtım direnci |
5000MΩ'dan büyük veya eşit |
Uyarma voltajı |
5V-10V(DC) |
|
Telafi edilmiş sıcaklık aralığı |
-10~+50 derece |
Çalışma sıcaklığı aralığı |
-20~+60 derece |
|
Güvenli aşırı yük |
%120FS |
Yüklemeyi kırma |
%150FS |
|
Kablo |
Φ6 X 12M Veya isteğe göre özelleştirilmiş |
Kablo renk kodu |
Giriş: kırmızı+ siyah- Çıktı:yeşil+beyaz- |

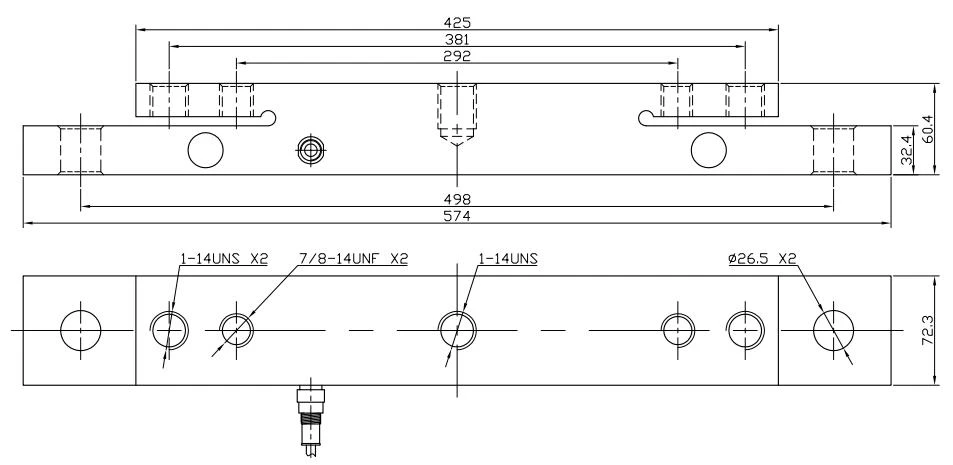

Anahat diyagramı
